產品概述

GCS型低壓抽出式開關柜(以下稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置于一九九六年七月在，上海通過了兩部聯合主持的鑒定,受到生產制造單位和電力使用部門的重視和肯定。電力工業部、機械工業部聯合以安全用(1997)01號、機重(1997)01號文件下發了《關于GCS型低壓抽出式開關柜推廣應用有關問題的通知》。目前,GCS型低壓抽出式開關柜己被電力用戶廣泛選用。

產品用途

裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統,在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)H2、額定工作電壓為380V(400)、(600)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

結構特點

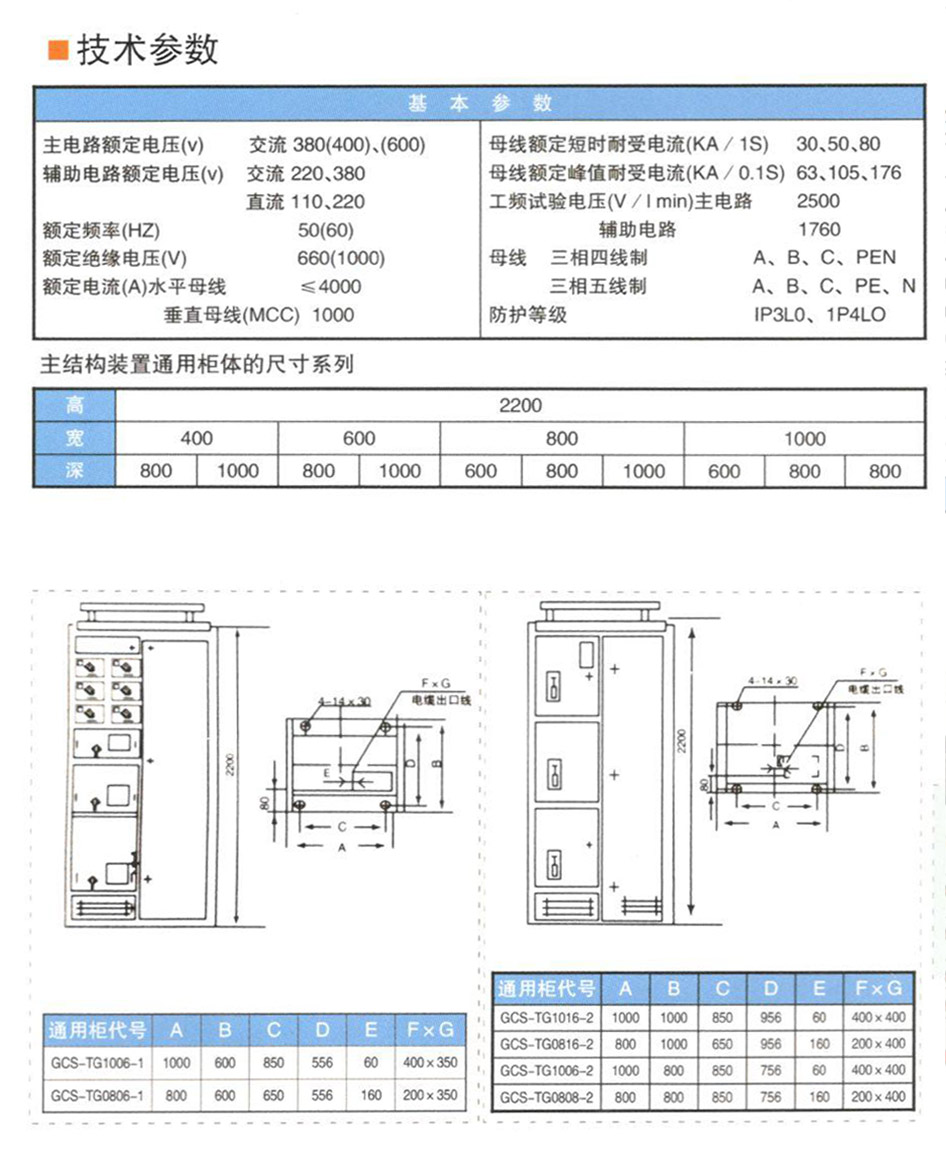

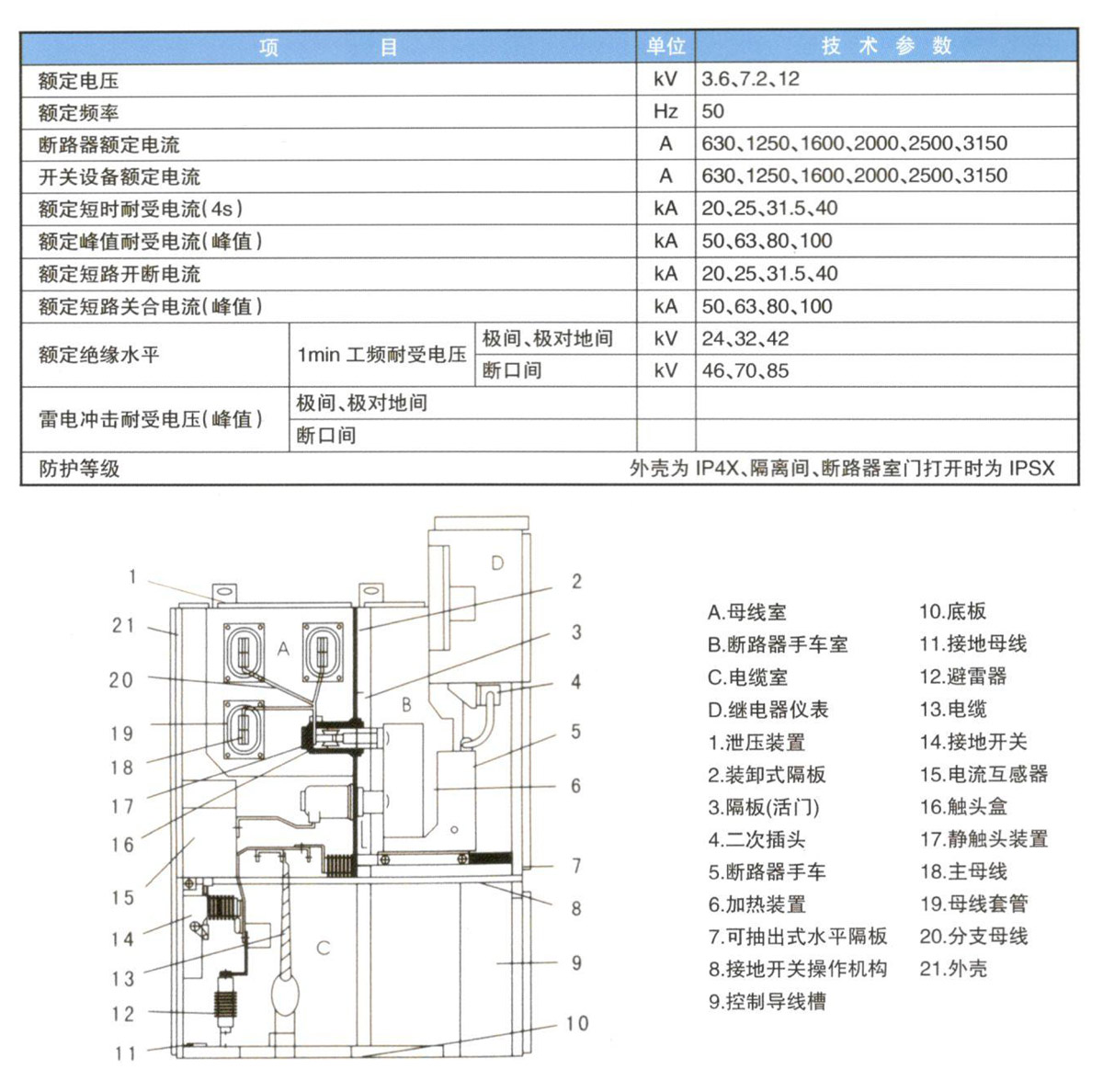

開關設備結構見下圖,全金屬模塊化組裝式結構，柜體采用防腐蝕能力強的進口敷鋁鋅板制造,無需表面處理，經CNC高精度設備加工,采用先進的多重折邊工藝,連接用拉鉚螺母、高強度螺栓連接精度高、重量輕、強度好開關設備可配裝本公司生產的ZN63A- 12(VSI)系列、VD4 系列.ZN65系列等真空斷路器,適應性廣， 互換性強。手車設有工作位置、試驗位置,各位置均有定位和顯示裝置,安全可靠。

電纜室可裝多達9根單芯電纜,設備有可靠的機械、電氣聯鎖裝置,完全滿足“五防”要求,各室設有泄壓通道,確保運行人身安全。
